| ชื่อแบรนด์: | Wotech |
| เลขรุ่น: | WBC-199.8CBS |
| ขั้นต่ำ: | 1 |
| ราคา: | ต่อรองได้ |
| รายละเอียดบรรจุภัณฑ์: | พาเลทโพลีวูด |
| เงื่อนไขการจ่ายเงิน: | t/t， l/c เมื่อเห็น |

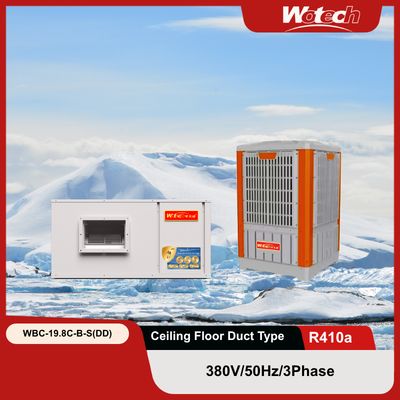

ข้อเสนอพิเศษสำหรับชุดเครื่องปรับอากาศแบบระบายความร้อนด้วยน้ำแบบระเหย ตั้งพื้น เพดาน ท่อส่งลมภายในอาคาร พร้อมภายนอกอาคารพลาสติก
กลุ่มผลิตภัณฑ์ที่ครอบคลุม
ตอบสนองความต้องการของลูกค้าที่หลากหลายด้วยตัวเลือกที่หลากหลาย
ส่วนประกอบหลักทั้งหมดคัดสรรจากแบรนด์ชั้นนำระดับโลก
ส่วนประกอบหลัก — รวมถึงคอมเพรสเซอร์, วาล์วขยายอิเล็กทรอนิกส์, แลกเปลี่ยนความร้อน, มอเตอร์, พัดลม, แผงควบคุม, ท่อทองแดง, วัสดุทองแดง และวาล์ว — ได้รับการคัดเลือกอย่างพิถีพิถันจากซัพพลายเออร์ที่มีชื่อเสียงระดับนานาชาติ ซึ่งเรามีความร่วมมือระยะยาว
การจัดหาวัตถุดิบระดับงานฝีมือนี้ช่วยให้มั่นใจได้ว่าทุกส่วนของระบบทำความเย็นแบบอากาศสู่น้ำของ Wotech ทำงานได้อย่างเต็มประสิทธิภาพ ปลดปล่อยศักยภาพประสิทธิภาพสูงของเครื่องได้อย่างเต็มที่
หลักการทำงานของระบบ
ระบบนี้ผสมผสานการทำความเย็นด้วยน้ำ การทำความเย็นด้วยอากาศ การทำความเย็นแบบระเหย และเทคโนโลยีคอมเพรสเซอร์ เพื่อให้ได้ประสิทธิภาพเชิงความร้อนที่เหมาะสมที่สุด
หน่วยภายนอกอาคารใช้การทำความเย็นแบบระเหยผ่านม่านน้ำ (แผ่นเปียก) เพื่อลดอุณหภูมิของน้ำหมุนเวียน น้ำที่มีอุณหภูมิสูงซึ่งดูดซับความร้อนจะถูกทำให้เย็นลงจนถึงอุณหภูมิแวดล้อมผ่านกระบวนการนี้
น้ำที่เย็นลงจะไหลผ่านเครื่องแลกเปลี่ยนความร้อนภายในหน่วยในอาคาร ในขณะนี้ คอมเพรสเซอร์กำลังทำงานอยู่ โดยอัดสารทำความเย็นให้เป็นก๊าซที่มีอุณหภูมิสูงและความดันสูง เมื่อก๊าซนี้ไหลผ่านเครื่องแลกเปลี่ยนความร้อนภายในอาคาร มันจะปล่อยความร้อนให้กับน้ำ เปลี่ยนรูปเป็นสารทำความเย็นเหลวที่มีอุณหภูมิปานกลาง
สารทำความเย็นเหลวนี้จะผ่านการลดแรงดันผ่านวาล์วขยาย ทำให้กลายเป็นของเหลวที่มีอุณหภูมิต่ำและความดันต่ำก่อนเข้าสู่เครื่องระเหยภายในอาคาร ที่นี่ มันจะแลกเปลี่ยนความร้อนกับอากาศภายในอาคารที่อบอุ่นอย่างเต็มที่ ส่งอากาศเย็นเข้าสู่พื้นที่
ในขณะเดียวกัน เครื่องแลกเปลี่ยนความร้อนจะผลิตน้ำร้อน ซึ่งจะถูกปั๊มไปยังตัวกระจายน้ำของหน่วยภายนอกอาคารและนำไปยังม่านน้ำ ผ่านการผสมผสานระหว่างการทำความเย็นด้วยอากาศและการทำความเย็นแบบระเหย ความร้อนจะถูกกำจัดออกไปอย่างมีประสิทธิภาพ — เปลี่ยนน้ำที่มีอุณหภูมิสูงกลับเป็นอุณหภูมิแวดล้อม
วงจรนี้จะวนซ้ำอย่างต่อเนื่อง เพิ่มประสิทธิภาพการใช้พลังงานสูงสุด และลดการใช้พลังงานลงอย่างมาก ผลลัพธ์คือโซลูชันการทำความเย็นที่มีประสิทธิภาพสูง คาร์บอนต่ำ และประหยัดพลังงาน
แผนภาพระบบ
เครื่องปรับอากาศแบบระบายความร้อนด้วยน้ำแบบระเหยประกอบด้วยคอมเพรสเซอร์ คอนเดนเซอร์ วาล์วขยาย เครื่องระเหย และม่านน้ำ
| รุ่น | WBC-19.8C-B-S หน่วยในอาคาร (แบบตั้งพื้น Jet Flow) |
WBC-19.8C-B-S หน่วยในอาคาร (แบบตั้งพื้น ท่อส่งลม) |
WBC-19.8C-B-S หน่วยในอาคาร (แบบเพดาน ท่อส่งลม) |
WBC-19.8C-B-S หน่วยในอาคาร (แบบเพดาน Jet Flow) |
WBC-19.8C-A/P-S(SW) หน่วยภายนอกอาคาร (หอหล่อเย็น) | |
| เงื่อนไขประสิทธิภาพการทำความเย็น: อากาศ 24/17°C, น้ำ 30/35°C | ||||||
| ความจุทำความเย็นสูงสุด (KW) | 18.5 | 18.1 | 18.5 | |||
| กำลังไฟฟ้าเข้า (KW) | 5.5 | 5.5 | 5.5 | |||
| EER | 3.4 | 3.3 | 3.4 | |||
| อุณหภูมิอากาศขณะทำงาน °C | 10~45 | |||||
| แหล่งจ่ายไฟ (V/Hz) | 380V 3N~ 50Hz | |||||
| กำลังไฟฟ้าเข้าพิกัด (KW) | 5.50 | 5.5 | 0.8 | |||
| กระแสไฟฟ้าเข้าพิกัด (A) | 11.2 | 12.5 | 1.38 | |||
| กระแสไฟฟ้าทำความเย็นสูงสุด (A) | 14.7 | 14.8 | 1.79 | |||
| จำนวนพัดลม | 1 | 1 | 1 | |||
| ประเภทคอมเพรสเซอร์ | Scroll | Scroll | - | |||
| จำนวนคอมเพรสเซอร์ | 1 | 1 | - | |||
| ยี่ห้อคอมเพรสเซอร์ | Invotech | Invotech | - | |||
| สารทำความเย็นที่เติม | R410A | R410A | - | |||
| การเชื่อมต่อน้ำ (นิ้ว) | 1.5 | 1.5 | 1.5 | |||
| ระดับเสียงที่ 1 เมตร (dB(A)) | ≤63 | ≤63 | - | |||
| น้ำหนักสุทธิ / น้ำหนักรวม (KG) | 245/260 | 175/190 | 118/128 | |||
| ขนาดสุทธิ ก*ย*ส (มม.) | 1000*650*2120 | 1300*830*680 | 860*860*1340 | |||
| ขนาดบรรจุภัณฑ์ ก*ย*ส (มม.) | 1060*745*2240 | 1380*950*820 | 940*940*1500 | |||
การใช้งานที่แนะนำ
|
| ชื่อแบรนด์: | Wotech |
| เลขรุ่น: | WBC-199.8CBS |
| ขั้นต่ำ: | 1 |
| ราคา: | ต่อรองได้ |
| รายละเอียดบรรจุภัณฑ์: | พาเลทโพลีวูด |
| เงื่อนไขการจ่ายเงิน: | t/t， l/c เมื่อเห็น |
ข้อเสนอพิเศษสำหรับชุดเครื่องปรับอากาศแบบระบายความร้อนด้วยน้ำแบบระเหย ตั้งพื้น เพดาน ท่อส่งลมภายในอาคาร พร้อมภายนอกอาคารพลาสติก
กลุ่มผลิตภัณฑ์ที่ครอบคลุม
ตอบสนองความต้องการของลูกค้าที่หลากหลายด้วยตัวเลือกที่หลากหลาย
ส่วนประกอบหลักทั้งหมดคัดสรรจากแบรนด์ชั้นนำระดับโลก
ส่วนประกอบหลัก — รวมถึงคอมเพรสเซอร์, วาล์วขยายอิเล็กทรอนิกส์, แลกเปลี่ยนความร้อน, มอเตอร์, พัดลม, แผงควบคุม, ท่อทองแดง, วัสดุทองแดง และวาล์ว — ได้รับการคัดเลือกอย่างพิถีพิถันจากซัพพลายเออร์ที่มีชื่อเสียงระดับนานาชาติ ซึ่งเรามีความร่วมมือระยะยาว
การจัดหาวัตถุดิบระดับงานฝีมือนี้ช่วยให้มั่นใจได้ว่าทุกส่วนของระบบทำความเย็นแบบอากาศสู่น้ำของ Wotech ทำงานได้อย่างเต็มประสิทธิภาพ ปลดปล่อยศักยภาพประสิทธิภาพสูงของเครื่องได้อย่างเต็มที่
หลักการทำงานของระบบ
ระบบนี้ผสมผสานการทำความเย็นด้วยน้ำ การทำความเย็นด้วยอากาศ การทำความเย็นแบบระเหย และเทคโนโลยีคอมเพรสเซอร์ เพื่อให้ได้ประสิทธิภาพเชิงความร้อนที่เหมาะสมที่สุด
หน่วยภายนอกอาคารใช้การทำความเย็นแบบระเหยผ่านม่านน้ำ (แผ่นเปียก) เพื่อลดอุณหภูมิของน้ำหมุนเวียน น้ำที่มีอุณหภูมิสูงซึ่งดูดซับความร้อนจะถูกทำให้เย็นลงจนถึงอุณหภูมิแวดล้อมผ่านกระบวนการนี้
น้ำที่เย็นลงจะไหลผ่านเครื่องแลกเปลี่ยนความร้อนภายในหน่วยในอาคาร ในขณะนี้ คอมเพรสเซอร์กำลังทำงานอยู่ โดยอัดสารทำความเย็นให้เป็นก๊าซที่มีอุณหภูมิสูงและความดันสูง เมื่อก๊าซนี้ไหลผ่านเครื่องแลกเปลี่ยนความร้อนภายในอาคาร มันจะปล่อยความร้อนให้กับน้ำ เปลี่ยนรูปเป็นสารทำความเย็นเหลวที่มีอุณหภูมิปานกลาง
สารทำความเย็นเหลวนี้จะผ่านการลดแรงดันผ่านวาล์วขยาย ทำให้กลายเป็นของเหลวที่มีอุณหภูมิต่ำและความดันต่ำก่อนเข้าสู่เครื่องระเหยภายในอาคาร ที่นี่ มันจะแลกเปลี่ยนความร้อนกับอากาศภายในอาคารที่อบอุ่นอย่างเต็มที่ ส่งอากาศเย็นเข้าสู่พื้นที่
ในขณะเดียวกัน เครื่องแลกเปลี่ยนความร้อนจะผลิตน้ำร้อน ซึ่งจะถูกปั๊มไปยังตัวกระจายน้ำของหน่วยภายนอกอาคารและนำไปยังม่านน้ำ ผ่านการผสมผสานระหว่างการทำความเย็นด้วยอากาศและการทำความเย็นแบบระเหย ความร้อนจะถูกกำจัดออกไปอย่างมีประสิทธิภาพ — เปลี่ยนน้ำที่มีอุณหภูมิสูงกลับเป็นอุณหภูมิแวดล้อม
วงจรนี้จะวนซ้ำอย่างต่อเนื่อง เพิ่มประสิทธิภาพการใช้พลังงานสูงสุด และลดการใช้พลังงานลงอย่างมาก ผลลัพธ์คือโซลูชันการทำความเย็นที่มีประสิทธิภาพสูง คาร์บอนต่ำ และประหยัดพลังงาน
แผนภาพระบบ
เครื่องปรับอากาศแบบระบายความร้อนด้วยน้ำแบบระเหยประกอบด้วยคอมเพรสเซอร์ คอนเดนเซอร์ วาล์วขยาย เครื่องระเหย และม่านน้ำ
| รุ่น | WBC-19.8C-B-S หน่วยในอาคาร (แบบตั้งพื้น Jet Flow) |
WBC-19.8C-B-S หน่วยในอาคาร (แบบตั้งพื้น ท่อส่งลม) |
WBC-19.8C-B-S หน่วยในอาคาร (แบบเพดาน ท่อส่งลม) |
WBC-19.8C-B-S หน่วยในอาคาร (แบบเพดาน Jet Flow) |
WBC-19.8C-A/P-S(SW) หน่วยภายนอกอาคาร (หอหล่อเย็น) | |
| เงื่อนไขประสิทธิภาพการทำความเย็น: อากาศ 24/17°C, น้ำ 30/35°C | ||||||
| ความจุทำความเย็นสูงสุด (KW) | 18.5 | 18.1 | 18.5 | |||
| กำลังไฟฟ้าเข้า (KW) | 5.5 | 5.5 | 5.5 | |||
| EER | 3.4 | 3.3 | 3.4 | |||
| อุณหภูมิอากาศขณะทำงาน °C | 10~45 | |||||
| แหล่งจ่ายไฟ (V/Hz) | 380V 3N~ 50Hz | |||||
| กำลังไฟฟ้าเข้าพิกัด (KW) | 5.50 | 5.5 | 0.8 | |||
| กระแสไฟฟ้าเข้าพิกัด (A) | 11.2 | 12.5 | 1.38 | |||
| กระแสไฟฟ้าทำความเย็นสูงสุด (A) | 14.7 | 14.8 | 1.79 | |||
| จำนวนพัดลม | 1 | 1 | 1 | |||
| ประเภทคอมเพรสเซอร์ | Scroll | Scroll | - | |||
| จำนวนคอมเพรสเซอร์ | 1 | 1 | - | |||
| ยี่ห้อคอมเพรสเซอร์ | Invotech | Invotech | - | |||
| สารทำความเย็นที่เติม | R410A | R410A | - | |||
| การเชื่อมต่อน้ำ (นิ้ว) | 1.5 | 1.5 | 1.5 | |||
| ระดับเสียงที่ 1 เมตร (dB(A)) | ≤63 | ≤63 | - | |||
| น้ำหนักสุทธิ / น้ำหนักรวม (KG) | 245/260 | 175/190 | 118/128 | |||
| ขนาดสุทธิ ก*ย*ส (มม.) | 1000*650*2120 | 1300*830*680 | 860*860*1340 | |||
| ขนาดบรรจุภัณฑ์ ก*ย*ส (มม.) | 1060*745*2240 | 1380*950*820 | 940*940*1500 | |||
การใช้งานที่แนะนำ
