| ชื่อแบรนด์: | Wotech |
| เลขรุ่น: | WBC-200RTP-B-S(KE-QXF) |

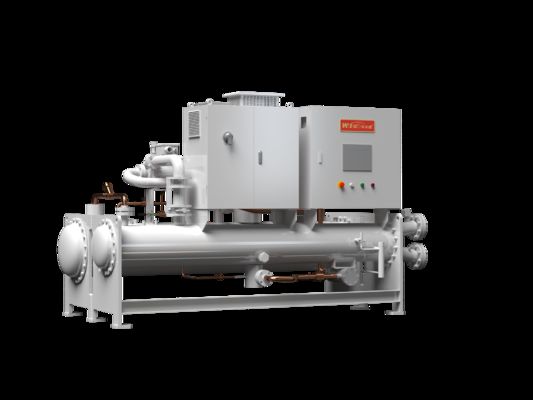

เครื่องทำความเย็นแบบแรงเหวี่ยงแบบ Air Suspension Inverter แบบไม่มีน้ำมัน เหมาะสำหรับอาคารพาณิชย์ โรงพยาบาล ศูนย์ข้อมูล
ประหยัดพลังงานและไม่มีน้ำมัน
●เทคโนโลยี Air Suspension
เครื่องทำความเย็นแบบแรงเหวี่ยงแบริ่งอากาศประสิทธิภาพสูงรุ่นใหม่ของ Wotech ใช้เทคโนโลยีแบริ่งอากาศพลศาสตร์ที่เชื่อถือได้สูง การใช้วัสดุและกระบวนการโลหะผสมอะลูมิเนียมเกรดอากาศยานทำให้มีความน่าเชื่อถือและความทนทานต่ออุณหภูมิสูงขึ้น
● คอมเพรสเซอร์ขั้นสูง
แบริ่งอากาศพลศาสตร์
ไม่จำเป็นต้องใช้น้ำมันหล่อลื่นหรืออุปกรณ์เสริม
เริ่มต้นทันทีด้วยความเร็วในการหมุนที่สูงมาก
โครงสร้างขนาดกะทัดรัด
รอบการเริ่มต้นและหยุดมากกว่า 2 ล้านรอบ
ไม่มีการสูญเสียประสิทธิภาพจากระบบหมุนเวียน
ความแม่นยำในการควบคุมสูง
● ระบบหล่อลื่นแบบไม่มีน้ำมัน
ไม่จำเป็นต้องใช้แบริ่งหล่อลื่นด้วยน้ำมันหรือระบบหล่อลื่น การออกแบบทำได้ง่ายขึ้นและช่วยลดการสูญเสียประสิทธิภาพในระยะยาวที่เกิดจากการเสื่อมสภาพของระบบน้ำมัน
● เทคโนโลยีมอเตอร์ซิงโครนัสแม่เหล็กถาวร
มอเตอร์ซิงโครนัสแม่เหล็กถาวรความเร็วสูง
ความหนาแน่นของพลังงานสูง ขนาดกะทัดรัด โครงสร้างน้ำหนักเบา ประสิทธิภาพมอเตอร์สูง ประสิทธิภาพมอเตอร์สูงถึง 99% ภายในช่วงการทำงานเต็มรูปแบบ
การกระจายอุณหภูมิที่สม่ำเสมอและการทำความเย็นที่มีประสิทธิภาพ อุณหภูมิมอเตอร์ถูกควบคุมไว้ที่ประมาณ 40'C เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและมีประสิทธิภาพ
ใช้แกนเหล็กซิลิคอนที่มีการสูญเสียน้อยและแม่เหล็กถาวรหายากประสิทธิภาพสูงเพื่อประสิทธิภาพมอเตอร์สูงและการสูญเสียพลังงานรวมต่ำ
ใช้ Space Vector Pulse Width Modulation ($VPWM) สำหรับการควบคุมความเร็วและการควบคุม ปรับให้เข้ากับการเปลี่ยนแปลงของโหลดโดยอัตโนมัติด้วยความแม่นยำสูง กระแสไฟเริ่มต้นต่ำ กระแสไฟใช้งานต่ำ และต้นทุนพลังงานและค่าใช้จ่ายในการจัดจำหน่ายตลอดอายุการใช้งานต่ำ
เสถียรและเชื่อถือได้
เทคโนโลยีและส่วนประกอบหลักที่พัฒนาขึ้นเองช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ในระยะยาวภายใต้สภาวะที่รุนแรงต่างๆ
● วัสดุเกรดอากาศยาน
ส่วนประกอบสำคัญใช้วัสดุโลหะผสมเกรดอากาศยาน ทำให้มั่นใจได้ถึงความเสถียรของโครงสร้างและความปลอดภัยในระยะยาวภายใต้สภาวะที่รุนแรง
●ระบบควบคุมความแม่นยำ
ระบบควบคุมไฟฟ้ามีระบบอัตโนมัติเต็มรูปแบบ ทำให้มั่นใจได้ถึงการทำงานของเครื่องที่มีประสิทธิภาพและปลอดภัย การตรวจสอบแบบเรียลไทม์และการเข้าถึงระยะไกลช่วยให้การทำงานเป็นไปโดยไม่มีผู้ดูแลและไร้กังวล
●อินเวอร์เตอร์ เทคโนโลยีการควบคุม
IGBT (Insulated Gate Bipolar Transistor) ในตัวเป็นอินเวอร์เตอร์ที่สามารถแปลงแรงดันไฟฟ้ากระแสตรงขาเข้าเป็นแรงดันไฟฟ้ากระแสสลับสามเฟสที่ปรับได้ สัญญาณจากตัวควบคุมมอเตอร์และแบริ่งกำหนดความถี่ แรงดันไฟฟ้า และเฟสของอินเวอร์เตอร์ และปรับความเร็วของมอเตอร์ตามนั้นเพื่อให้เป็นไปตามข้อกำหนดของโหลดในสถานที่
●การออกแบบป้องกันการสั่นสะเทือนสำหรับคอมเพรสเซอร์
ลดการสั่นสะเทือนที่ฐานคอมเพรสเซอร์และแบริ่งได้อย่างมีประสิทธิภาพ ช่วยเพิ่มเสถียรภาพและความทนทานของระบบ
●อายุการใช้งานที่ยาวนานขึ้น
ระหว่างวันที่ 1 พฤศจิกายน 2021 ถึง 31 พฤษภาคม 2022 การทดสอบความน่าเชื่อถือของคอมเพรสเซอร์แบริ่งอากาศแบบแรงเหวี่ยงแสดงให้เห็นจำนวนรอบการเริ่มต้นและปิดเครื่อง 5.57 ล้านครั้ง ซึ่งยืนยันถึงความทนทานที่ยอดเยี่ยม
ช่วงการทำงานที่กว้าง
เทคโนโลยีหลักหลายรายการครอบคลุมช่วงการทำงานที่กว้าง ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ หน่วยรองรับการทำงานแบบสตาร์ท/หยุดบ่อยครั้งในขณะที่ยังคงการทำงานแบบไม่มีน้ำมันได้มากกว่า 90% และความผันผวนของสารทำความเย็นภายใน 10%
●การควบคุมแบบประสานเทคโนโลยีหลายรายการ
ระบบควบคุมรุ่นใหม่ของ Wotech’s ผสานรวมโหมดการควบคุมหลายรายการ โดยใช้ตรรกะการควบคุมแบบปรับได้อัจฉริยะและอัลกอริธึมการกระจายโหลดขั้นสูงเพื่อให้เกิดการทำงานร่วมกันของคอมเพรสเซอร์หลายตัว
เทคโนโลยี GV (Guide Vane) ขั้นสูงช่วยเพิ่มประสิทธิภาพของระบบในโหลดต่างๆ โดยรักษาค่าเบี่ยงเบนภายใน 10% ระหว่างการสตาร์ทและปิดเครื่อง
ในสภาพแวดล้อมที่ซับซ้อน ระบบอัจฉริยะยังคงรักษาประสิทธิภาพสูงและการทำงานแบบไม่มีน้ำมัน
●เทคโนโลยีการทำงานที่อุณหภูมิต่ำ
รองรับการสตาร์ทที่อุณหภูมิต่ำและการทำงานที่เสถียรลงไปถึงอุณหภูมิแวดล้อม -20°C กลยุทธ์การฉีดไอและการควบคุมการละลายน้ำแข็งแบบปรับได้ขั้นสูงช่วยให้การทำงานของเครื่องมีความน่าเชื่อถือแม้ภายใต้ความชื้นสูงและสภาวะแวดล้อมที่ต่ำมาก ทำให้เหมาะสำหรับศูนย์ข้อมูล ห้องปฏิบัติการ เวิร์คช็อปอิเล็กทรอนิกส์ และสภาพแวดล้อมที่ควบคุมด้วยความแม่นยำอื่นๆ
●การออกแบบความปลอดภัยระดับอุตสาหกรรมที่ครอบคลุม
เครื่องรวมคุณสมบัติการป้องกันหลายรายการ รวมถึงวาล์วขยายตัวทางอิเล็กทรอนิกส์ เซ็นเซอร์อุณหภูมิและความดัน แผงควบคุมอัจฉริยะ และการวินิจฉัยข้อผิดพลาดที่สมบูรณ์ การแยกข้อผิดพลาด และสัญญาณเตือนอัตโนมัติ เพื่อความปลอดภัยของอุปกรณ์และการทำงานที่เสถียรในระยะยาว
ข้อมูลจำเพาะ
| หมายเลขรุ่น | WBC-200RTP-B-S(KE-QXF) | WBC-250RTP-B-S(KE-QXF) | WBC-300RTP-B-S(KE-QXF) | ||
| คำอธิบาย | USRT | 200 | 250 | 300 | |
| สภาพการทำความเย็น อุณหภูมิน้ำหล่อเย็น:W30-35°C อุณหภูมิน้ำเย็น:W17~12°C |
ความสามารถในการทำความเย็น(ด้านผู้ใช้) | KW | 752.3 | 940.3 | 1128.4 |
| กำลังไฟขาเข้า | KW | 111.4 | 137.9 | 174.9 | |
| กระแสไฟ | A | 199.4 | 246.7 | 313.0 | |
| EER | W/W | 6.75 | 6.82 | 6.45 | |
| IPLV | W/W | 9.08 | 9.16 | 8.91 | |
| กำลังไฟขาเข้าสูงสุด | KW | 133.7 | 165.5 | 209.9 | |
| กระแสไฟขาเข้าสูงสุด | A | 239.2 | 296.0 | 375.6 | |
| แหล่งจ่ายไฟ | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
| คอมเพรสเซอร์ | ประเภท | เครื่องทำความเย็นแบบแรงเหวี่ยง Air Suspension Inverter แบบไม่มีน้ำมัน | |||
| สารทำความเย็น | R134a | R134a | R134a | ||
| ปริมาณ | ชุด | 1 | 1 | 2 | |
| วิธีการเริ่มต้น | อินเวอร์เตอร์ | อินเวอร์เตอร์ | อินเวอร์เตอร์ | ||
| ช่วงการปรับพลังงาน | 40%~100% | 40%~100% | 40%~100% | ||
| เครื่องระเหย | ประเภท | แบบเต็มประสิทธิภาพสูง | |||
| การไหลของน้ำด้านน้ำเย็น | m³/h | 129.4 | 161.7 | 194.1 | |
| ความต้านทานต่อน้ำด้านน้ำเย็น | Kpa | 50 | 60 | 60 | |
| อินเทอร์เฟซด้านน้ำเย็น | นิ้ว | DN150 | DN200 | DN200 | |
| ช่วงอุณหภูมิสารละลายแช่แข็ง | °C | 5~25 | 5~25 | 5~25 | |
| คอนเดนเซอร์ | ประเภท | แบบท่อในเปลือกประสิทธิภาพสูง | |||
| การไหลของน้ำด้านน้ำเย็น | m³/h | 161.7 | 202.2 | 242.6 | |
| ความต้านทานต่อน้ำด้านน้ำเย็น | Kpa | 40 | 50 | 50 | |
| อินเทอร์เฟซด้านน้ำเย็น | นิ้ว | DN150 | DN200 | DN200 | |
| ช่วงอุณหภูมิสารละลายแช่แข็ง | °C | 15~40 | 15~40 | 15~40 | |
| ขนาดเครื่อง | L / W / H | มม. | 3465/1470/2150 | 3855/1550/2245 | 4105/1750/2295 |
| น้ำหนักเครื่อง | กก. | 2730 | 3500 | 3605 | |
| น้ำหนักใช้งาน | กก. | 3139.5 | 4025 | 4145.75 | |
|
|
