ชื่อแบรนด์: | Wotech |
เลขรุ่น: | WBC-150RTP-AS (ZFL-CXF) |

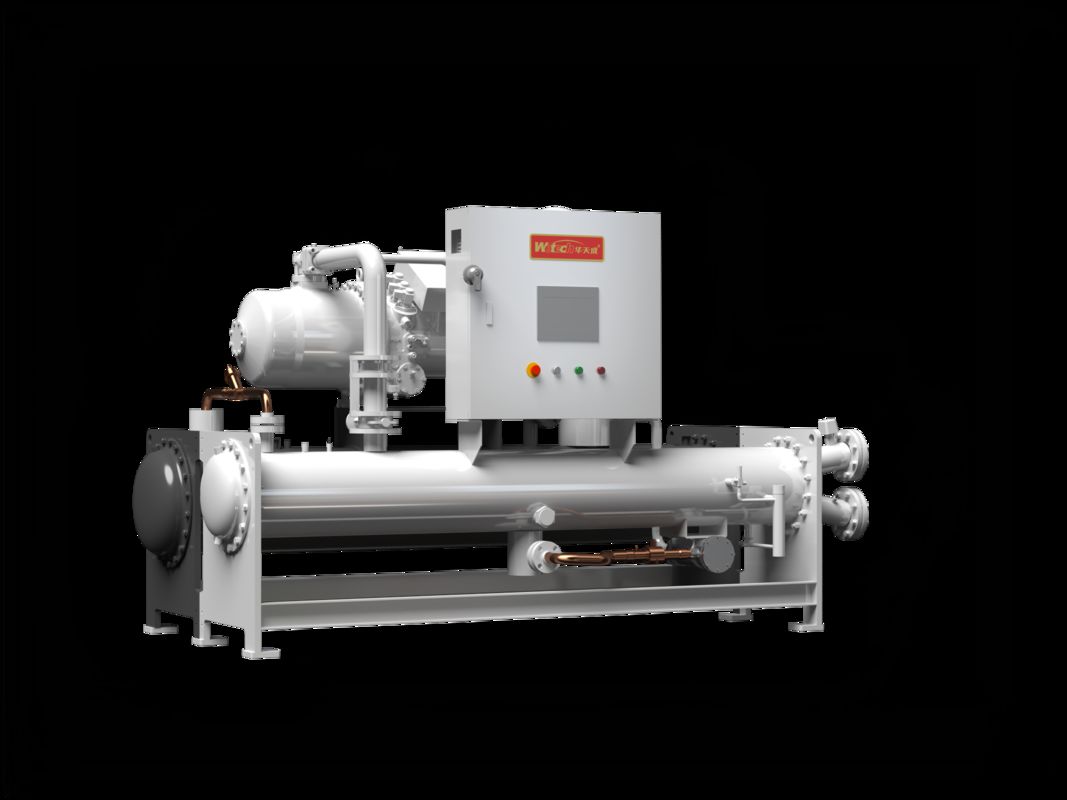

โซลูชันการทำความเย็นระดับพรีเมียมสำหรับอุตสาหกรรมเครื่องทำความเย็นแบบสกรูอินเวอร์เตอร์ประสิทธิภาพสูง
ชุดสกรูความถี่แปรผันประสิทธิภาพสูงระดับไฮเอนด์
ชุดสกรูความถี่แปรผันประสิทธิภาพสูงของ Wotech เป็นหนึ่งในส่วนประกอบหลักที่พัฒนาขึ้นภายในองค์กร มีคอมเพรสเซอร์ประสิทธิภาพสูงที่ผลิตด้วยเครื่องจักรที่มีความแม่นยำและวัสดุที่เหนือกว่า ชุดนี้ให้ประสิทธิภาพการทำความเย็นที่ยอดเยี่ยม การทำงานที่เสถียร เสียงรบกวนต่ำ และบำรุงรักษาง่าย
ระบบรองรับช่วงความสามารถในการทำความเย็นที่หลากหลาย (450kW-2200kW) โดยมีอุณหภูมิทางออกของน้ำเย็นต่ำถึง 0'C และอุณหภูมิทางเข้าของน้ำหล่อเย็นสูงถึง 20°C
ด้วยเทคโนโลยีการควบคุมอัจฉริยะและการแลกเปลี่ยนความร้อนที่มีประสิทธิภาพ ชุดนี้จึงเหมาะสำหรับโรงแรม โรงพยาบาล อาคารสำนักงาน โรงงาน และการใช้งานอื่นๆ ที่ต้องการประสิทธิภาพการใช้พลังงานสูงและการทำงานที่เสถียร
เทคโนโลยีการควบคุมอินเวอร์เตอร์
ระบบปรับอากาศสามารถปรับความเร็วของคอมเพรสเซอร์ได้อย่างชาญฉลาดเพื่อให้ตรงกับภาระงานจริง ซึ่งช่วยเพิ่มประสิทธิภาพการทำงานบางส่วนของระบบ นอกจากนี้ยังรองรับการควบคุมพลังงานที่แม่นยำในระบบคอมเพรสเซอร์หลายตัว ซึ่งช่วยเพิ่มประสิทธิภาพการใช้พลังงานบางส่วน (lPLV) มากกว่า 25%
ไดรฟ์อินเวอร์เตอร์ประสิทธิภาพสูงปรับความเร็วของมอเตอร์เพื่อปรับปรุงการประหยัดพลังงานและรักษาการทำงานที่เสถียรด้วยการประหยัดพลังงานมากกว่า 20% ภายใต้สภาวะโหลดบางส่วนทั่วไป
เทคโนโลยีการจ่ายน้ำมันแบบแปลงความถี่ขั้นสูงช่วยให้มั่นใจได้ถึงการส่งกลับและการกระจายน้ำมันอัตโนมัติที่เชื่อถือได้ ซึ่งช่วยเพิ่มความทนทานและความน่าเชื่อถือของระบบ
คอมเพรสเซอร์
ชุดนี้ใช้คอมเพรสเซอร์แบบสกรูแบบกึ่งสุญญากาศประสิทธิภาพสูงพร้อมโปรไฟล์โรเตอร์รุ่นที่สามขั้นสูงและการออกแบบฟันที่ได้รับการจดสิทธิบัตร รองรับการควบคุมความจุแบบไม่ต่อเนื่องหรือแบบสองขั้นตอน ซึ่งช่วยปรับปรุงประสิทธิภาพการทำงานแบบเต็มโหลดและแบบบางส่วนอย่างมาก เมื่อเทียบกับรุ่นดั้งเดิม ประสิทธิภาพการใช้พลังงานเพิ่มขึ้น 20%-30% และคอมเพรสเซอร์มีฟังก์ชันป้องกันหลายอย่าง
ระบบควบคุมไฟฟ้า
ระบบใช้การควบคุมไมโครคอมพิวเตอร์เพื่อการตอบสนองที่รวดเร็ว การตรวจสอบแบบเรียลไทม์ และการบันทึกข้อผิดพลาด
รองรับการเริ่มต้น/ปิดเครื่องตามเวลา การตรวจสอบระยะไกล และการจัดการแบบรวมศูนย์ และสามารถติดตั้งคอนโทรลเลอร์ PLC ที่เป็นที่รู้จักกันดีตามความต้องการของโครงการ
ตัวกรองแบบแห้ง
รวมแกนกรองประสิทธิภาพสูงเข้ากับการออกแบบที่กะทัดรัด สื่อกรองพิเศษช่วยให้มั่นใจได้ถึงประสิทธิภาพการคายน้ำที่ยอดเยี่ยม ป้องกันความชื้นและการกัดกร่อนของกรด ในขณะเดียวกันก็รับประกันความน่าเชื่อถือของระบบแม้ในสภาพแวดล้อมที่มีคุณภาพน้ำไม่ดี
วาล์วขยายตัวอิเล็กทรอนิกส์ (EEV)
วาล์วปรับการไหลของสารทำความเย็นอย่างแม่นยำตามภาระการทำความเย็นและอุณหภูมิ รักษาเงื่อนไขการระเหยที่เหมาะสมที่สุด และปรับปรุงประสิทธิภาพการแลกเปลี่ยนความร้อน
ช่วยรักษาเสถียรภาพการทำงานของระบบและเพิ่มประสิทธิภาพการใช้พลังงาน ทำให้สามารถควบคุมความร้อนยวดยิ่งได้อย่างรวดเร็วและแม่นยำ
เครื่องระเหยและคอนเดนเซอร์แบบท่อในเปลือก
เครื่องแลกเปลี่ยนความร้อนประสิทธิภาพสูงเหล่านี้ใช้ท่อทองแดงแบบเกลียวภายในและผ่านการทดสอบอย่างเข้มงวดเพื่อให้มั่นใจถึงการซีลและประสิทธิภาพที่เชื่อถือได้ มีขนาดกะทัดรัด น้ำหนักเบา มีประสิทธิภาพ และเหมาะสำหรับการใช้งานที่หลากหลาย
ข้อมูลจำเพาะ
หมายเลขรุ่น | WBC-80RTP-A-S(ZFL-CXF) | WBC-125RTP-A-S(ZFL-CXF) | WBC-150RTP-A-S(ZFL-CXF) | WBC-200RTP-A-S(ZFL-CXF) | WBC-300RTP-A-S(ZFL-CXF) | ||
คำอธิบาย | USRT | 80 | 125 | 150 | 200 | 300 | |
สภาพการทำความเย็น อุณหภูมิน้ำหล่อเย็น:W30-35°C อุณหภูมิน้ำเย็น:W17~12°C |
ความสามารถในการทำความเย็น(ด้านผู้ใช้) | กิโลวัตต์ | 281 | 440 | 528 | 703 | 1055 |
กำลังไฟฟ้าเข้า | กิโลวัตต์ | 43 | 68 | 83 | 103 | 166 | |
กระแสไฟฟ้า | แอมแปร์ | 76.9 | 121.6 | 148.5 | 184.3 | 297.0 | |
EER | วัตต์/วัตต์ | 6.5 | 6.5 | 6.4 | 6.8 | 6.4 | |
IPLV | วัตต์/วัตต์ | 8.89 | 9.69 | 10.52 | 10.69 | 10.52 | |
กำลังไฟฟ้าเข้าสูงสุด | กิโลวัตต์ | 51.6 | 81.6 | 99.6 | 123.6 | 199.2 | |
กระแสไฟฟ้าเข้าสูงสุด | แอมแปร์ | 92.3 | 146.0 | 178.2 | 221.1 | 356.4 | |
แหล่งจ่ายไฟ | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
คอมเพรสเซอร์ | ประเภท | แม่เหล็กแบบลอยตัว อินเวอร์เตอร์แบบไม่มีน้ำมัน | |||||
สารทำความเย็น | R134a | R134a | R134a | R134a | R134a | ||
ปริมาณ | ชุด | 1 | 1 | 1 | 1 | 2 | |
วิธีการเริ่มต้น | อินเวอร์เตอร์ | อินเวอร์เตอร์ | อินเวอร์เตอร์ | อินเวอร์เตอร์ | อินเวอร์เตอร์ | ||
ช่วงการปรับพลังงาน | 40%~100% | 40%~100% | 40%~100% | 40%~100% | 40%~100% | ||
เครื่องระเหย | ประเภท | ชนิดฟิล์มตกประสิทธิภาพสูง | ชนิดท่วมประสิทธิภาพสูง | ||||
การไหลของน้ำด้านน้ำเย็น | ลบ.ม./ชม. | 48.332 | 75.68 | 90.816 | 120.916 | 181.46 | |
ความต้านทานต่อน้ำด้านน้ำเย็น | Kpa | 100 | 100 | 100 | 100 | 100 | |
อินเทอร์เฟซด้านน้ำเย็น | นิ้ว | DN100 | DN100 | DN150 | DN150 | DN200 | |
ช่วงอุณหภูมิของสารละลายแช่แข็ง | °C | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
คอนเดนเซอร์ | ประเภท | ชนิดระบายความร้อนแบบระเหย | |||||
ความสามารถในการกระจายความร้อน | กิโลวัตต์ | 359.68 | 563.2 | 675.84 | 899.84 | 1350.4 | |
จำนวนพัดลม | ชุด | 2 | 3 | 4 | 6 | 8 | |
กำลังไฟต่อพัดลม | กิโลวัตต์ | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | |
ระดับเสียง | เดซิเบล(A)10ม. | 70 | 73 | 75 | 77 | 79 | |
จำนวนปั๊มน้ำ | ชุด | 1 | 1 | 1 | 1 | 1 | |
กำลังไฟปั๊มน้ำ | กิโลวัตต์ | 1.5 | 2.2 | 3 | 3 | 4 | |
อัตราการไหลของน้ำ | ลบ.ม./ชม. | 39.8739 | 62.436 | 74.9232 | 99.7557 | 149.7045 | |
ปริมาณน้ำเติมแบบระเหย | ลบ.ม./ชม. | 0.38 | 0.59 | 0.71 | 0.95 | 1.45 | |
ช่วงอุณหภูมิแวดล้อม | °C | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | |
ขนาดของหน่วย | ยาว / กว้าง / สูง | มม. | 4950/2240/2480 | 6500/2240/2480 | 8950/2240/2480 | 11000/2240/2480 | 17900/2240/2480 |
น้ำหนักของหน่วย | กก. | 2800 | 4060 | 5320 | 6720 | 10080 | |
น้ำหนักในการทำงาน | กก. | 80.5 | 83.95 | 86.25 | 88.55 | 90.85 |
